Sut i gyflawni garwedd wyneb drych

Beth yw malu drych?
Garwedd wyneb y darn gwaith ar ôl ei falu yw Ra<0.01μm, and the light is like a mirror, which can image clearly, so it is called mirror grinding. The flatness of the grinding plane is not more than 3μm/1000mm. Surface machining of high precision and high added value parts requires mirror grinding.

Dylai'r peiriant malu drych malu fodloni'r amodau canlynol:

* Mesurau lleihau cywirdeb, anystwythder a dirgryniad uchel;

* Mae cywirdeb cylchdroi gwerthyd yr olwyn malu yn uwch na 1μm.

* Mae osgled deiliad yr olwyn malu o'i gymharu â'r bwrdd gwaith yn llai na 1μm.

* Gall y mecanwaith porthiant traws yn cael ei fretted gywir.

Dylid nodi'r materion canlynol wrth wisgo'r olwyn malu:

1) Yn gyffredinol, y lwfans malu dirwy yw 0.015~0.02mm. Pan fydd y darn gwaith wedi'i garwhau i Ra0.8, y lwfans malu mân yw 0.005 ~ 0.015mm (rhaid pennu'r lwfans malu yn ôl priodweddau a chaledwch y dur. Ar gyfer y dur gyda chaledwch uchel a chaboli hawdd , dylid gadael llai o lwfans malu), yna mae angen gorffen yr olwyn malu.
2) Wrth orffen yr olwyn malu, tociwch y trwch o tua 0.1mm yn gyntaf, yna torrwch ddwywaith gyda 0.0 dyfnder torri 2mm, ac yna torrwch dair gwaith gyda 0.01mm torri dyfnder, ac yn olaf cilyddol ddwywaith heb dorri gofod dwfn. Yn ystod y gorffen, y cyflymder porthiant traws oedd 20-30mm/mun. Ar gyfer workpiece dur ysgafn, mae'n well arafu'r porthiant traws wrth falu'r olwyn, ond mae'r gwrthwyneb yn wir wrth beiriannu'r dur cyflymder uchel wedi'i galedu.

3) Wrth wisgo'r olwyn malu, rhaid defnyddio digon o hylif malu neu oerydd arall i olchi'r pwynt cyswllt rhwng yr olwyn malu a'r cyllell diemwnt, a dylid golchi malurion yr olwyn malu mewn pryd i osgoi effeithio ar ansawdd y malu.

4) Nid oes angen i'r gyllell diemwnt a ddefnyddir wrth orffen fod yn sydyn, oherwydd bod maint grawn yr olwyn malu yn gymharol fras. Mae diamedr blaen offer diemwnt o fewn 0.8mm. Wrth wisgo â chyllell diemwnt miniog,

rhaid arafu'r gyfradd trawsborthiant.
5) Pan fydd yr olwyn malu sydd newydd ei gwisgo yn dechrau cael ei ddefnyddio, mae'r garwedd arwyneb ychydig yn waeth, a bydd yn sefydlog ar ôl ychydig.

Dos malu
1) Mae dyfnder torri cefn yr olwyn malu tua 0.005mm. Yn ôl natur a chaledwch y dur workpiece, cynnydd neu ostyngiad priodol, megis caledwch uchel o ddur quenched, swm cyllell cefn yn rhy fawr hawdd i achosi llosgiadau, a maint cyllell cefn dur ysgafn yn rhy fach ac nid yw'n hawdd i sgleinio.
2) Mae strôc sengl y porthiant ardraws yn 0.2~0.4mm. Mae gan y cyflymder porthiant traws ddylanwad mawr ar y garwedd wyneb, oherwydd bod gan yr olwyn malu drych malu allu torri gwael. Os bydd y cyflymder porthiant traws yn cynyddu, bydd wyneb yr olwyn malu yn cael ei niweidio, felly ni ellir cael yr arwyneb llyfn.
3) Mae porthiant hydredol yn 12-15m / mun. Nid yw'r porthiant hydredol yn cael fawr o effaith ar garwedd yr wyneb, ond os yw'n rhy araf, bydd wyneb y darn gwaith yn cynhyrchu corrugations neu batrymau.
4) Dim sgleinio dyfnder torri. Oherwydd gallu torri gwael yr olwyn malu mewn malu drych, mae marciau offer yn aml yn ymddangos ar wyneb y darn gwaith (mae'r darn gwaith crwn ar ffurf lleuad, mae'r darn gwaith hirsgwar ar siâp gwregys), sy'n adlewyrchu arwyneb anwastad y darn gwaith, felly mae angen ei sgleinio am tua dwy funud heb borthiant.

Diffygion a mesurau wrth falu drych

Mae malu drych ar grinder wyneb yn aml yn cynhyrchu rhai diffygion, megis corrugations arwyneb, llosgiadau, crafiadau, patrymau a marciau gwisgo (llif edau), ac ati Er mwyn datrys y problemau hyn, gellir cymryd y mesurau canlynol:

1) Mae'r rhan fwyaf o crychdonnau wyneb yn cael eu hachosi gan dirgryniad olwyn malu, megis clirio dwyn gormodol, gwyriad spindle, cydbwysedd deinamig gwael rotor modur, ffilm olew anwastad rhwng gwerthyd a dwyn, ac ati Yn ogystal, nid yw'r olwyn malu yn gytbwys yn dda hefyd. cynhyrchu crychdonnau. Os yw'r olwyn malu yn gytbwys a bod crychdonnau o hyd, mae angen ailwampio neu addasu'r olwyn malu a'i rhannau cyfatebol i ddileu'r crychdonnau yn llwyr.

2) Wrth beiriannu deunyddiau â chaledwch uchel, mae effeithlonrwydd malu yr olwyn malu yn wael, a bydd y pwynt malu yn cynhyrchu tymheredd uchel, sy'n hawdd llosgi'r darn gwaith (er enghraifft, wrth falu W18Cr4V, mae'n haws llosgi). Er mwyn atal llosgiadau, rhaid bod digon o hylif malu yn y pwynt malu. Yn ogystal, dylai faint o gyllell gefn hefyd fod yn briodol, nid yn rhy fawr. Y dull yw lleihau cyflymder llinellol yr olwyn malu, sef tua 18m / s.

3) Mae tua dau fath o grafiadau mewn malu drych: mae un math o grafiadau yn afreolaidd, sy'n cael ei achosi gan gronynnau amhuredd a sgraffiniol sy'n cael eu golchi rhwng yr olwyn malu a'r darn gwaith. Mae'r dull i ddileu'r crafiad hwn yn gofyn am hidlo hylif malu, yn gyffredinol gan ddefnyddio magnetig, rhwyll gwifren gopr tri hidlo. Math arall o crafu yw rhes fel llinell ddotiog, bas, hyd y pellter yn fras yr un fath, dyma'r grawn olwyn malu yn disgyn i ffwrdd, gyda'r cylchdro olwyn malu a chrafu. Ar yr adeg hon, y dull dileu yw defnyddio digon o hylif malu wrth wisgo'r olwyn malu, a thorri wyneb ail ben yr olwyn malu i siâp oblique gyda lled y tu allan a lled y tu mewn. Yn ogystal, dylai'r olwyn malu gael ei ddewis yn iawn, heb fod yn rhy feddal, peidiwch â defnyddio olwyn gyda hunan-miniogrwydd da.

4) malu drych, hawdd i ymddangos mewn amrywiaeth o batrymau. Mae yna lawer o ffactorau sy'n cynhyrchu'r patrwm, a'r prif reswm yw dirgryniad, gan gynnwys dirgryniad cyfnodol yr olwyn malu, dylanwad allanol a dirgryniad yr offeryn peiriant cyfagos, a bydd y patrwm hefyd yn ymddangos pan fydd yr olwyn malu yn rhy swrth a'r strôc yn ansefydlog. Pan na ddechreuir y peiriant cyfagos i falu, yna nid yw'r patrwm yn hawdd ymddangos.

5) Pan fydd y marciau crafiad (llif gwifren) mewn malu drych yn amlwg, mae angen defnyddio olwynion malu mân i gael gwared ar lif gwifren o'r fath.

Fodd bynnag, wrth ddefnyddio olwyn malu grawn mân, rhaid ystyried y pwyntiau canlynol:

1. Wrth orffen yr olwyn malu, dylai'r cyllell diemwnt fod yn sydyn, dylai'r hylif malu fod yn ddigonol, a dylid golchi'r malurion i ffwrdd mewn pryd i osgoi effeithio ar wyneb yr olwyn malu.

2. Dylai dos malu fod yn briodol i atal llosgiadau arwyneb a salwch eraill rhag effeithio ar esmwythder yr wyneb. Rhowch sylw i adael lwfans malu priodol.

3. Rhaid lleihau cyflymder llinellol yr olwyn malu i 15 ~ 18m/s.

4. Dylid hidlo'r hylif malu yn ofalus i atal crafiadau.

5. Pan fydd yr olwyn malu wedi'i fireinio â grindstone, ni ddylai'r ardal gyswllt rhwng y grindstone a'r olwyn malu fod yn rhy fach, ac ni ddylai'r garreg grind a ddefnyddir fod yn rhy feddal, fel arall ni fydd yn chwarae rôl gorffen yr olwyn malu .

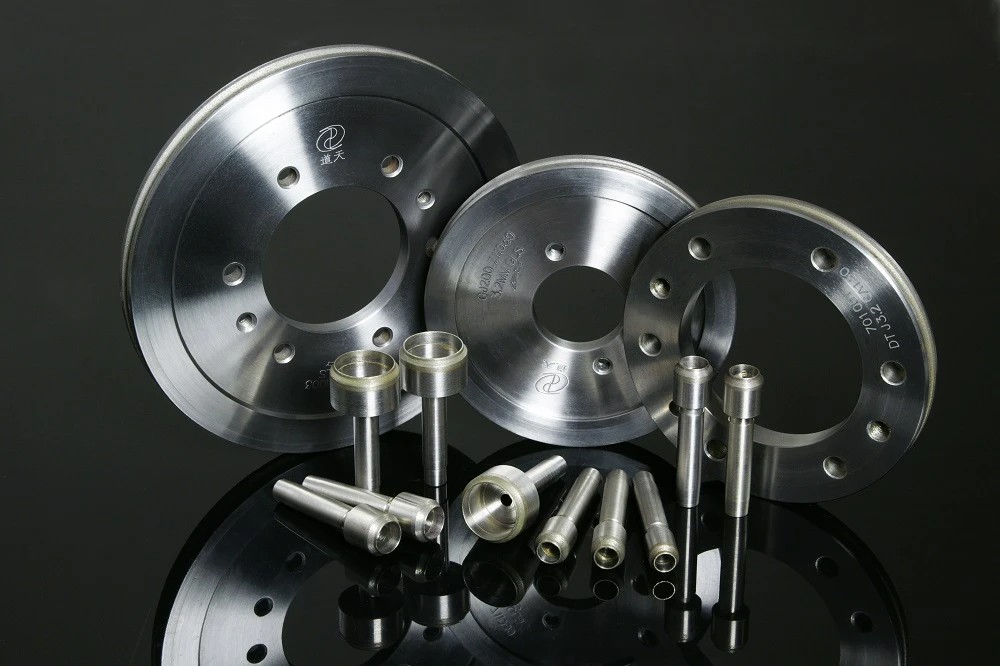

Gall Moresuperhard ddarparu gwasanaethau malu wyneb drych ar gyfer gwahanol ddiwydiannau, gall ddarparu olwyn malu disg dwbl diemwnt gwydrog, olwyn malu diemwnt mewnol, olwyn malu diemwnt silindrog, ac ati.
