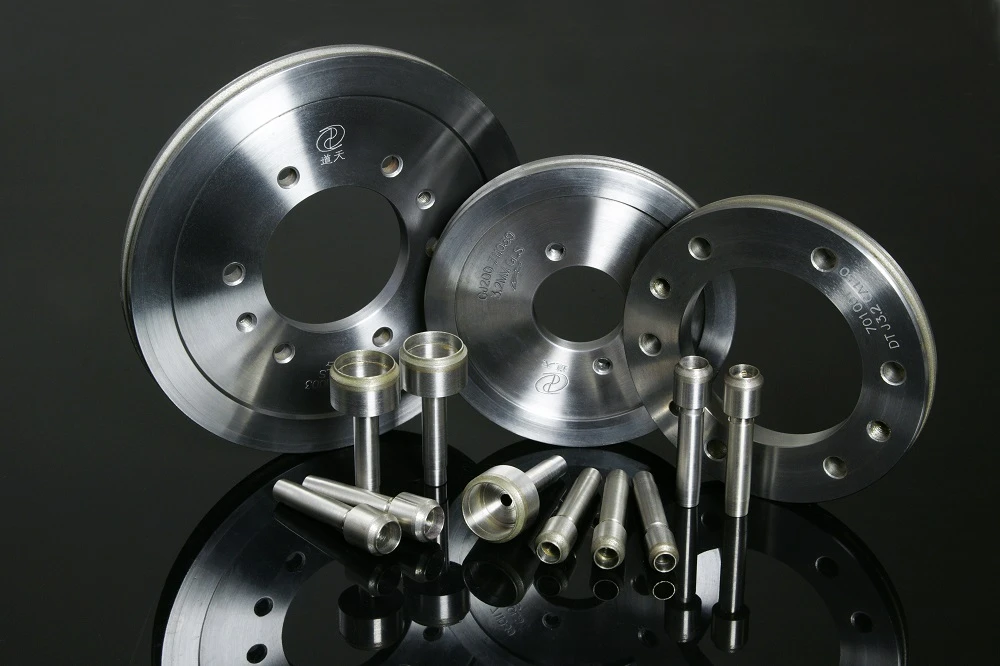

Cymhwyso olwyn diemwnt bondio resin

Mae offer deunydd superhard rhwymwr resin yn cael eu gwneud yn bennaf o ddiamwnt neu CBN fel sgraffiniol, powdr resin fel rhwymwr, gyda deunydd llenwi priodol wedi'i ychwanegu, ac ar ôl dylunio fformiwleiddio, cymysgu pwysau, gwasgu poeth, halltu eilaidd, prosesu dilynol a phrosesau eraill, sy'n berthnasol i gofynion malu gwahanol
O'i gymharu â rhwymwr ceramig neu rwymwr metel, mae ganddo nodweddion proses weithgynhyrchu syml, mynediad hawdd i ddeunyddiau crai, cost isel, a gellir ei gymhwyso i nifer fawr o sgraffiniad super caled o ansawdd isel, mae gwrthrychau prosesu yn eang, megis pob math o ddur anodd ei brosesu, aloi caled, gwydr, cerameg, carreg, ac ati.
Defnyddir offer sgraffiniol superhard resin yn eang oherwydd bod ganddynt hunan-miniogrwydd da ac nid ydynt yn hawdd eu cysylltu â'r broses malu, ac mae gan y darn gwaith ansawdd wyneb da ac mae'r olwyn malu yn hawdd i'w gwisgo.

Gellir rhannu rhwymwr resin a ddefnyddir mewn offer diemwnt resin yn ddau gategori: resin ffenolig a resin polyimide. Nid yw tymheredd gweithio gwirioneddol yr offer diemwnt resin ffenolig yn fwy na 120 gradd. Mae gan resin polyimide well ymwrthedd gwres a gellir ei ddefnyddio am amser hir ar 260 gradd.
Gyda Resinau polyimide cymharol ddrud, defnyddiwyd Resinau ffenolig yn gynyddol, yn enwedig yn y blynyddoedd diwethaf gyda gwyddonwyr yn addasu Resinau ffenolig i gynhyrchu tymheredd gweithio gwirioneddol o fwy na 200 gradd C, megis 939P o Advanced Mixed Limited yn y DU.

Mae'r papur hwn yn bennaf yn cyflwyno syniad dylunio a ffactorau dylanwad offer diemwnt resin.

2. Dylunio offer diemwnt bondio resin

Mae dyluniad offer diemwnt wedi'i bondio â resin yn seiliedig yn bennaf ar y pum agwedd ganlynol:

(1) Rhaid i adlyniad fod yn dda.
Gellir dosbarthu'r rhwymwr yn gyfartal ar yr wyneb sgraffiniol, gellir rheoli'r gronynnau sgraffiniol yn gadarn yn yr offeryn sgraffiniol, a gellir eu bondio'n gadarn i'r matrics, sydd nid yn unig yn gwneud y sgraffiniol yn hawdd i ddisgyn yn gynamserol, ond hefyd yn atal y rhwymwr. rhag gwahanu oddi wrth y matrics, sicrhau diogelwch cynhyrchu.

(2) Effeithlonrwydd malu uchel, ymwrthedd gwisgo da, gorffeniad da (neu garwedd wyneb) prosesu.
Bond resin oherwydd elastigedd a brau, felly yn malu hunan-miniogi, nid hawdd i'w plwg, ond ymwrthedd ôl traul gwael.
Felly, pan fyddwn yn astudio a dylunio'r fformiwla rhwymwr, rhaid inni ystyried o dan y rhagosodiad o sicrhau'r gofynion llyfnder, nid yn unig i gael effeithlonrwydd malu uchel, ond hefyd i gael ymwrthedd gwisgo mor uchel â phosibl.
Mae paratoi rhwymwr yn bwysig. Dylid dewis cymhareb y rhwymwr i gwrdd ag effeithlonrwydd malu uchel a gwrthsefyll gwisgo da, er mwyn sicrhau gofynion malu a lleihau'r gost.

(3) Gwrthiant gwres da.
Os yw ymwrthedd gwres y rhwymwr yn wael, fel nad yw'r sgraffiniol yn y broses o ddefnyddio yn gallu gwrthsefyll tymheredd uchel, defnydd cyflym, a hyd yn oed oherwydd bod y gwres malu yn rhy uchel, fel bod y llosgi sgraffiniol, crac, ffoniwch, ac ati ., felly dewiswch rhwymwr ymwrthedd gwres da ac ychwanegwch y llenwad priodol, er mwyn gwella ei wrthwynebiad gwres;
(2) Defnyddiwch oerydd ar gyfer malu gwlyb cyn belled ag y bo modd i wella gwydnwch yr offer malu;
(3) Os defnyddir malu sych, gwnewch y porthiant mor fach â phosibl i wella gwydnwch yr offeryn malu.

(4) Rhaid cryfder rhwymwr fod yn uchel.
Mae cryfder y rhwymwr yn effeithio'n uniongyrchol ar yr effeithlonrwydd malu, maint y sgraffiniad, ansawdd y darn gwaith a pherfformiad diogelwch yr offeryn malu yn y broses o ddefnyddio, felly mae angen deall y ffactorau sy'n effeithio ar gryfder y rhwymwr.


Y prif ffactorau sy'n effeithio ar gryfder y rhwymwr yw:

(1) bydd ychwanegu llenwyr yn cynyddu neu'n lleihau cryfder y rhwymwr. Bydd y rhan fwyaf o'r llenwyr yn cynyddu'r cryfder mecanyddol ac yn cynyddu gyda chynnydd maint y llenwad o fewn ystod benodol, ond bydd y gymhareb gwisgo yn gostwng.
Mae rhai llenwad, fel graffit a disulfide molybdenwm solet, ar ôl ychwanegu'r cryfder yn cael ei leihau, felly yn unol â gofynion dewis rhesymol o lenwad;
(2) Bydd dwysedd ffurfio'r sgraffiniol (neu fandylledd y sgraffiniol) yn effeithio ar gryfder y rhwymwr.
Mae dwysedd ffurfio'r sgraffiniol yn isel, mae'r mandylledd yn uchel, ac mae cryfder y rhwymwr yn isel, tra bod cryfder y rhwymwr yn uchel.
Felly, mae angen dylunio paramedrau mandylledd yr offeryn sgraffiniol yn rhesymegol.
(3) Bydd y tymheredd caledu, tymheredd caledu eilaidd a chromlin codiad tymheredd y mowldio sgraffiniol yn effeithio ar gryfder y rhwymwr.

Rhaid caledwch rhwymwr fod yn briodol, ymwrthedd gwisgo da.
Rhaid i gryfder y rhwymwr gyd-fynd â chyflymder gwisgo'r gronynnau sgraffiniol diemwnt (neu cBN). Ni ddylai'r gronynnau sgraffiniol ddisgyn yn gynamserol oherwydd traul cyflym y rhwymwr. Yn yr achos hwnnw, ni fydd y sgraffiniol yn cael ei ddefnyddio'n llawn, gan arwain at wastraff.

3. Ffactorau dylanwadu o offer diemwnt bondio resin

Mae offer diemwnt resin yn cael eu gwneud o rwymwr resin, llenwi a sgraffinio diemwnt ar ôl cael eu cymysgu a'u halltu trwy wasgu'n boeth.

Mae ei briodweddau hefyd yn cael eu heffeithio'n uniongyrchol gan rwymwr resin, llenwi a sgraffinio diemwnt.

3.1 Mae dylanwad rhwymwr yn bennaf yn cynnwys dylanwad math a chynnwys rhwymwr, ac ati

(1) mae nodweddion cyffredin pob math o offer diemwnt bond resin yn ymwrthedd gwres gwael, yn y broses o beiriannu, yr offeryn diemwnt a'r darn gwaith rhwng y gwres a gynhyrchir gan y tymheredd uchel lleol yn hawdd, unwaith y cyrhaeddodd y gwerth critigol, y Bydd dal y rhwymwr resin o diemwnt, diemwnt o dan yr amod nad yw'n gwbl ddiflas yn disgyn i ffwrdd, fel bod y gost peiriannu yn cynyddu'n fawr.

Ar hyn o bryd, mae'r rhwymwr resin yn cael ei addasu i wella ei wrthwynebiad gwres.

Addasodd Gao Liangchang resin ffenolig gydag ether alcyl sgwâr, a gall ei wrthwynebiad gwres gyrraedd uwch na 180 gradd.

Dywedodd Du Yang et al. prepolymer borosilicone wedi'i syntheseiddio, asid borig, ffenol a fformaldehyd fel deunyddiau crai y BSP resin ffenolig borosilicone newydd, oherwydd cyflwyno bond BO a chadwyn silicon organig yn y strwythur resin ffenolig, mae gan resin BSP ymwrthedd gwres a chaledwch rhagorol, ond hefyd wedi'i wella ymwrthedd dŵr a sefydlogrwydd storio'r resin.

Dywedodd Xiao Dongzheng et al. [5] defnyddio BMI (bismaleimide) i addasu resin ffenolig, a chael resin ffenolig wedi'i addasu bismaleimide gyda gwrthiant gwres da.

(2) Dylanwad cynnwys rhwymwr resin.

Mae cynnwys y rhwymwr resin yn dylanwadu'n fawr ar berfformiad peiriannu offer diemwnt.

Cyflwynwyd sleisen silicon monocrystalline mewn llenyddiaeth teneuo olwyn malu, cynyddodd cynnwys rhwymwr resin, caledwch olwyn malu, mae'r cryfder cywasgol yn cynyddu'n raddol, pan gynyddodd cynnwys y rhwymwr resin i raddau penodol, yn uwch na'rolwyn malugwisgo yn dueddol o fod yn araf, mae wyneb yr olwyn malu yn dueddol o rwystro ffenomen ar yr un pryd, mae'r cynnwys yn uwch ar yr un pryd, y mwyaf difrifol yw'r ffenomen blocio.

(3) Dylanwad maint rhwymwr resin.

Mae maint gronynnau powdr resin a ddefnyddir wrth gynhyrchu sgraffinyddion diemwnt yn Tsieina yn bennaf rhwng 80 ~ 180 rhwyll. Mae dau ddiffyg yn yr ystod maint hwn, un yw ei fod yn effeithio ar briodweddau ffurfio sgraffinyddion, a'r llall yw y gallai effeithio ar briodweddau rhwymwr.

Yn y broses o atal, gellir gwresogi powdr coeden i feddalu, a chael hylifedd penodol, cyflawni'r nod o sgraffinio wedi'i orchuddio, ond yn y broses o atal, deunyddiau rhwymwr yw'r pwysau yn y mowld, mae gofod yn gyfyngedig, yr ystod llif resin yn gyfyngedig, pan fydd y goeden maint gronynnau powdr trwchus, bydd nid yw rhan o'r rhwymwr sgraffiniol yn gryf, sy'n disgyn i ffwrdd yn rhy gyflym.

3.3 Mae dylanwad diemwnt sgraffiniol yn bennaf yn cynnwys dylanwad cotio diemwnt, math a maint gronynnau, ac ati.

(1) Ar ôl i'r wyneb diemwnt gael ei orchuddio â metel, mae cryfder cywasgol gronynnau sengl yn cael ei wella, ac mae'r gymhareb gwisgo yn cael ei ostwng, sy'n ymestyn bywyd y gwasanaeth.

O'i gymharu â dim diemwnt platio, mae swyddogaeth benodol yn cynnwys yr agweddau canlynol: (1) cotio pwls gwres araf o bond resin araen diemwnt dargludedd thermol yn llai na'r diemwnt, felly offer cyswllt, graean diemwnt o dymheredd uchel ar unwaith ar ôl platio i y resin, a thrwy hynny nid yw diogelu rhannau sgraffiniol o'r resin yn cael ei effeithio gan ddifrod tymheredd uchel;

(2) y cotio i wella cryfder bondio diemwnt a rhwymwr, gall cotio metel gyda diemwnt y tu mewn, allanol a rhwymwr resin yn bond da;

(3) mae'r cotio i wella cryfder malu gronynnau diemwnt, metel wedi'i blatio ar ôl i'r diffygion gronynnau diemwnt gael eu gwneud i fyny, chwarae rôl atgyfnerthu, ac mae'r cotio yn cynnwys metel hydwyth, yn ffafriol i wella cryfder malu gronynnau;

(4) Mae'r cotio ar y gronynnau sgraffiniol yn chwarae rôl amddiffyn ynysu, ynysu ocsigen a rôl cyfryngau niweidiol eraill, ar yr un pryd wrth falu tymheredd uchel, gall y cotio ar graffitization grisial diemwnt chwarae effaith ataliad.

(2) Mae gweithgynhyrchwyr deunydd superhard domestig a thramor wedi gwneud dosbarthiad cymharol fanwl o sgraffinio superhard, ymhlith y mae sgraffiniad diemwnt neu sgraffiniad diemwnt o ansawdd isel gyda hunan-miniogrwydd uchel ac eiddo micro-falu sy'n cael ei drin gan dechnoleg arbennig yn cael ei ddefnyddio'n bennaf wrth baratoi offer diemwnt wedi'u bondio â resin.
